Lösung: Dual-Button - Aktionen auf Knopfdruck ausführen
Aufgabe 1

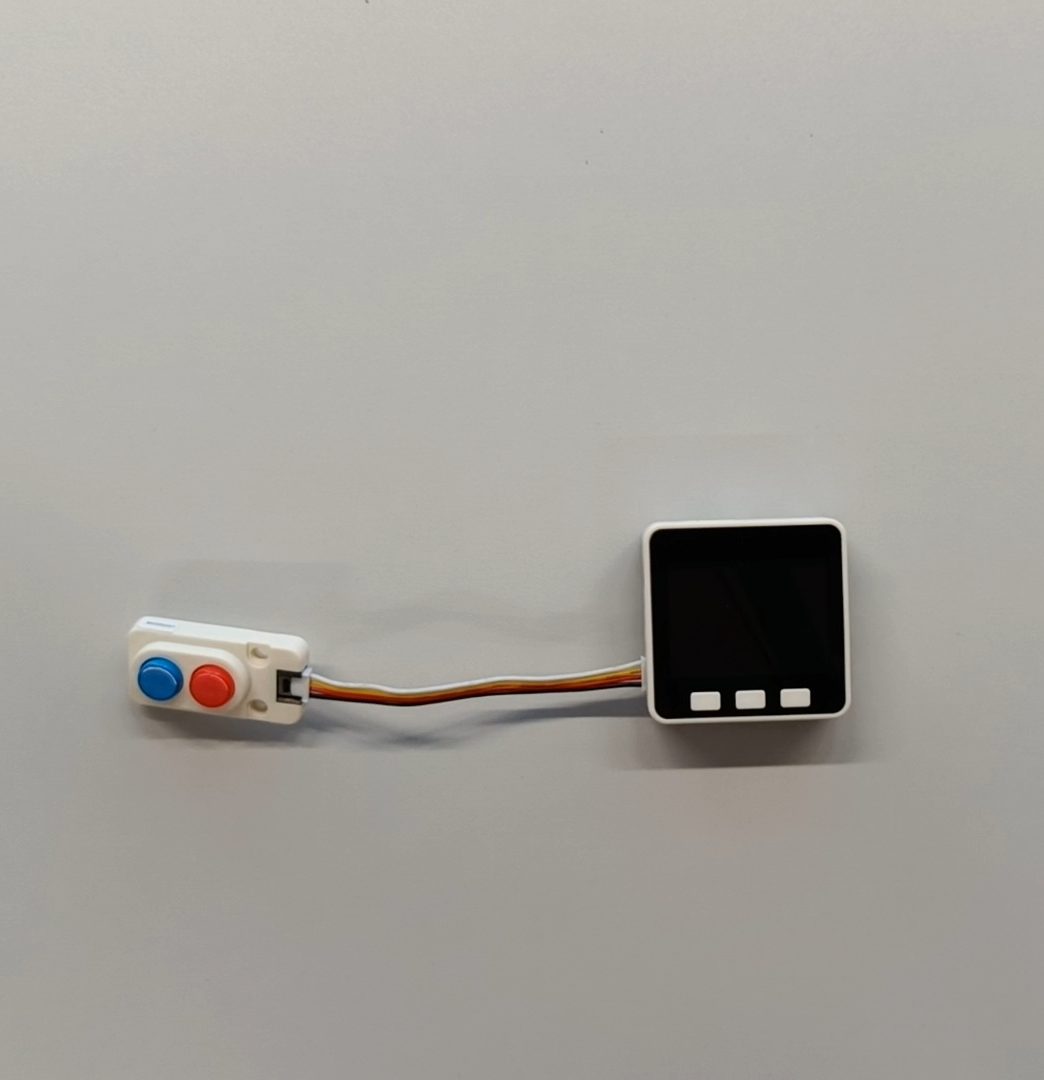

Zunächst muss der Dual-Button mit einem Grove Kabel an Port A des M5Stacks angeschlossen werden.
Nun kann mit der Programmierung in UI Flow begonnen werden.
Zunächst wird der Dual-Button Block gebraucht Bei diesemBlock muss ausgewählt werden, welchen der beiden Knöpfe (blau oder rot) implementiert werden soll. Hier muss zunächst der red ausgewählt werden
Wurde der rote Knopf gedrückt, soll am Bildschirm ausgegeben werden, dass der rote Button gedrückt wurde. Dafür muss am Bildschirm zuerst ein Textlabel angelegt werden. Mit diesem Block kann dann danach der Text ausgegeben werden.
Analog zu dem roten Knopf, soll auch der blaue funktionieren. Wird er gedrückt soll am Bildschirm ausgegeben werden, dass der blaue Button verwendet wurde. Diese Funktionalität wird analog zum roten Knopf implementiert.

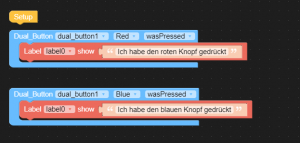

Die fertige Aufgabe sieht wie folgt aus:
Aufgabe 2
Zunächst muss der Dual-Button mit einem Grove Kabel an Port A des M5Stacks angeschlossen werden.
Nun kann mit der Programmierung in UI Flow begonnen werden.
Zunächst wird der Dual-Button Block gebraucht Bei diesemBlock muss ausgewählt werden, welchen der beiden Knöpfe (blau oder rot) implementiert werden soll. Hier muss zunächst der red ausgewählt werden

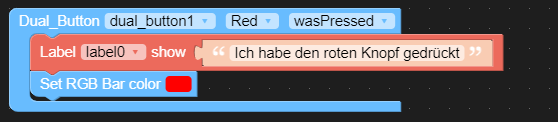

Wurde der rote Knopf gedrückt, soll am Bildschirm ausgegeben werden, dass der rote Button gedrückt wurde. Dafür muss am Bildschirm zuerst ein Textlabel angelegt werden. Mit diesem Block kann dann danach der Text ausgegeben werden.
Außerdem soll der Bildschirm des M5Stacks rot leuchten.

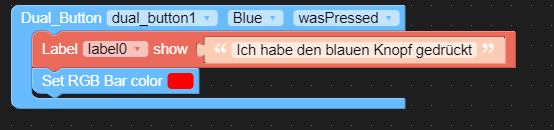

Analog zu dem roten Knopf, soll auch der blaue funktionieren. Wird er gedrückt soll am Bildschirm ausgegeben werden, dass der blaue Button verwendet wurde. Diese Funktionalität wird analog zum roten Knopf implementiert.

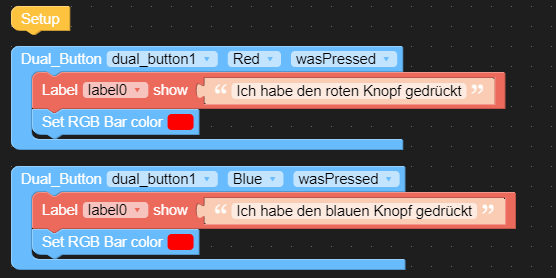

Die fertige Aufgabe sieht wie folgt aus:
